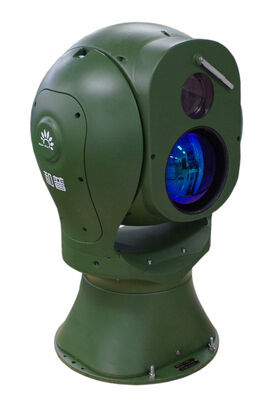

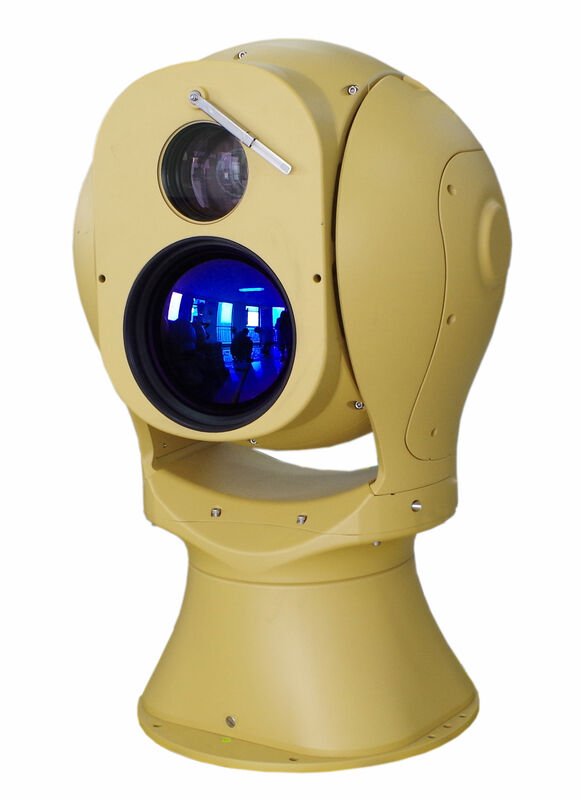

Plataforma Eletro-Óptica Multiespectral Série ZTRC Câmera Térmica de Longo Alcance

Veículo: 13 km

Humano 4,8 km

Alcance de detecção de incêndio de 2X2 metros até 10.000m (3X3 pixels)

Veículo: 3,4 km

Humano 1,3 km

• Detector: detector de plano focal não resfriado de sexta geração VOX
• Comprimento de onda: 8 ~ 14 μm
• NETD: 40 Mk (@25 °C F1.0)
• Lente: 31 ~ 155 mm
• Controle da lente: Zoom elétrico; Foco manual/automático, algoritmo de foco ativo adaptativo 3A, suporta múltiplos modos de gatilho, preciso e de alta velocidade; modo 3CAM e estrutura óptica AS + DOE, alta transmitância infravermelha, o processo de zoom não tem foco virtual e o eixo é pequeno

6. Melhoria de Imagem: Tecnologia de Melhoria de Imagem Digital SDE, melhora os detalhes da imagem, suporta ajuste de melhoria de imagem térmica de 255 níveis

7. Polaridade de pseudo-cor: 16 imagens de pseudo-cor, polaridade preto quente/branco quente

8. Parâmetros da imagem: controle automático de ganho AGC, ajuste de brilho, contraste

9. Duplicação eletrônica: duplicação contínua de 1,0 ~ 8,0 × (passo de 0,1), suporta duplicação de relé eletrônico óptico, suporta diagrama global de olho de falcão

10. Telêmetro: suporta telêmetro

11. Correção de falhas: suporte para correção de falhas

12. Correção de Imagem: suporta correção manual, correção de fundo, intervalo de tempo de correção automática, parâmetros de correção Gamma ajustáveis

13. Proteção contra luz forte: suporta proteção contra danos solares

• Matriz do detector: 640 × 512
• Campo de visão: 20 ° × 15 ° - 4 ° × 3 °

1. Tipo de sensor: CMOS de nível estelar com iluminação ultra baixa retroiluminada

• Iluminação mínima: Cor: 0,0005 lux; preto e branco: 0,0001 lux; 0 lux (FERRO)
• Lente: 11&uff5e860mm, zoom elétrico Mega HD; Foco manual/automático, algoritmo de foco ativo adaptativo 3A

4. Processamento de Imagem: suporte para balanço de branco, obturador eletrônico, acúmulo de quadros, compensação de luz de fundo, supressão de luz forte, redução de ruído digital 2D/3D, anti-vibração eletrônico, ampla faixa dinâmica

• Passagem de luz dia/noite: janela espectral ampla de luz visível de 0,4-0,75 um e janela espectral infravermelha próxima de 0,8-0,95 um

6. Suporta transmissão de névoa eletrônica, transmissão de névoa óptica

7. Análise Inteligente: suporta detecção de intrusão, detecção de fronteira, detecção de entrada/saída de zona, detecção de movimento, detecção de permanência

1. Tipo de laser: nova fonte de luz de inundação de alta definição GHT-III de luz infravermelha patenteada, uniformidade do brilho do ponto focal > 92%

2. Distância: 3.000 m

3. Comprimento de onda: laser infravermelho de grau militar 810 nm/n4.

4. Ângulo de iluminação: 0,5 ° ~ 20 °, Tecnologia de Controle de Ângulo de Iluminação Digital DSS/nSegurança do laser: tecnologia patenteada de processamento de feixe de laser ZQB, em conformidade com os padrões de segurança internacionais IEC 60825

• Resolução: 1920 × 1080; 1280 × 1024; 1280 × 960; 1024 × 768; 1280 × 720; 704 × 576; 640 × 512; 640 × 480; 400 × 300; 384 × 288; 352 × 288; 352 × 240
• Resolução visível: 2592 × 1520; 2560 × 1440; 1920 × 1080; 1280 × 1024; 1280 × 960; 1024 × 768; 1280 × 720; 704 × 576; 640 × 512; 640 × 480; 400 × 300; 384 × 288; 352 × 240
• Codificação de vídeo: H. 265/h. 264/MJPEG, suporte a multi-stream

4. Taxas de vídeo: 32 KBPS a 16 Mbps

• Codificação de áudio: G. 711A/g. 711U/G726
• Rotação de imagem: direita/esquerda/cima/baixo/diagonal
• Configurações OSD: Suporta nome do canal, hora, PAN, ângulo do campo de visão, distância focal das configurações de exibição OSD, suporta configurações de nome de posição predefinida

1. Limiar de alarme: 255 configuráveis

2. Tamanho do alvo: o alcance pode ser definido para identificar automaticamente alvos de tamanhos diferentes

3. Número de alvos de alarme: 1-16 podem ser definidos

4. Modo de alarme: caixa de alarme de sobreposição de vídeo + retorno de dados (ou alternância) múltiplos modos de alarme, alarme intuitivo e fácil de ler

5. Algoritmo de front-end: algoritmo de processamento rápido otimizado de front-end, com base na análise de dados de mapa de calor original por quadro, resposta de alarme de 0,1 s, sem atraso, sem perda de informações

6. Suporta alarme de detecção de fumaça por luz visível

• Alarme de Detecção de Incêndio: Nível de Limiar 255, tamanho do alvo, número do alvo 1-16 podem ser definidos, seleção automática da exibição do alvo mais proeminente, rastreamento quente

2. Análise de inteligência: suporta detecção de intrusão, detecção de fronteira, detecção de entrada/saída de área, detecção de movimento, detecção de permanência, aglomeração de pessoas, movimento rápido, rastreamento de alvo, itens deixados para trás, itens retirados; detecção de alvo humano/veículo, detecção de rosto; e suporta 16 configurações regionais; suporta detecção de intrusão, filtragem de humanos e veículos; suporta filtragem de temperatura do alvo

3. Rastreamento automático: rastreamento de cena única suporta rastreamento de múltiplas cenas suporta rastreamento panorâmico suporta rastreamento de ligação de alarme

4. Fusão Inteligente de Informações: suporta fusão inteligente de informações AR 512, suporta ponto de fogo, fusão de informações de identificação de vídeo de análise inteligente, suporta ângulo de azimute, campo de visão, distância focal, fusão de múltiplas informações

5. Fusão de Imagem: suporta 18 tipos de modo de fusão de luz dupla, suporta função picture-in-picture

6. Gerenciamento de Alarme: Suporta upload de captura de alarme

1. Função de medição de distância: suporta medição de distância passiva; suporta medição de distância a laser opcional

2. Proteção contra luz forte: suporta, função de proteção contra queimaduras solares

3. Correção de Temperatura: design não térmico, a nitidez da imagem não é afetada pela temperatura

4. Modo de cena: suporta cenas de múltiplas configurações, adapta-se a diferentes aplicações ambientais

5. Ajuste de foco automático: suporta ajuste de parâmetros de precisão de foco automático remoto, adapta-se a diferentes cenários

6. Cruzeiro dia/noite: grupos de cruzeiro dia/noite com predefinições diferentes, cruzeiro diurno 1-40 predefinições, cruzeiro noturno 41-80 predefinições, de acordo com o estado da luz alterna automaticamente dia e noite, adapta-se a diferentes cenários espaço-temporais

7. Servo da lente: suporta pré-posição da lente, retorno de distância focal, função de posicionamento de distância focal

8. Memória de desligamento: suporta restauração da posição pré-desligamento, estado pré-posição, estado de cruzeiro, estado de varredura de linha

9. Desligar e ligar: suporte

10. Função de diagnóstico da câmera: suporta alarme de rede, suporta alarme de conflito de IP, suporta alarme de acesso ilegal (número de acesso ilegal, tempo de bloqueio pode ser definido), suporta alarme anormal do cartão SD (espaço SD insuficiente, erro do cartão SD, sem cartão SD), alarme de bloco de vídeo, anti-danos solares (suporta limiar, tempo de bloqueio pode ser definido)

11. Gerenciamento do Ciclo de Vida: função de gravação de Índice de Saúde, suporta tempo de trabalho, tempos de obturador, temperatura de trabalho, temperatura limite, etc.

12. Manutenção Remota: com consulta de falhas, auto-exame, função de reinicialização remota; atualização online, atualização remota

13. Configurações de quadro-chave: intervalo de quadro-chave ajustável em 100 níveis

14. Arquivo de Configuração: Suporta função de importação e exportação de arquivo de configuração

15. Acesso Web: suporta configuração completa de funções WEB, atualização remota online

1. Suporta alarme de acesso ilegal: número de acesso ilegal, tempo de bloqueio pode ser definido

2. Suporta gerenciamento de direitos de usuário de três níveis, administradores, operadores, usuários comuns

3. Modo de segurança: nome de usuário e senha autorizados, suporta lista branca e lista negra de IP, lista branca e lista negra de Mac

4. Bloqueio de Login do Usuário

1. Estrutura: esférica, forma de superfície livre multidimensional, baixa resistência ao vento, forte anti-vibração, pode resistir a 12 ventos fortes

2. Dois eixos, dois quadros, design dividido para cima e para baixo, pode ser embalado e transportado independentemente, montagem rápida

3. Janelas: Janelas duplas/triplas, sensores de 2/3 bandas, limpador

4. Faixa de nível: rotação contínua N × 360 °, após falha de energia pode ser travado mecanicamente

5. Faixa de inclinação: -90 ° ~ + 90 °, com função de limite suave, o programa pode ser definido

6. Velocidade de rotação: nível 0,01 ° ~ 80 °/s, inclinação 0,01 ° ~ 60 °/s

7. Aceleração: nível 100 ° S 2, inclinação 100 ° S 2

8. Adaptação de velocidade: com função de mudança de velocidade de indução inteligente, suporta função de adaptação de velocidade de distância focal da lente

9. Modo de acionamento: adota motor síncrono de ímã permanente de terras raras de alto torque de acionamento direto, partida e parada em alta velocidade

10. Precisão de posicionamento: melhor que 0,02 °

11. Tempo de localização: menos de 4s

12. Configuração zero: suporte para configuração zero horizontal e de inclinação

13. Cruzeiro predefinido: 3000, suporta 16 rotas de cruzeiro, cada uma pode suportar 256 posições predefinidas

14. Varredura de caminho: Suporta cruzeiro de ponto predefinido, cruzeiro dia e noite, varredura de linha, varredura de quadro, varredura de pele de maçã, a velocidade de varredura pode ser definida

15. Vigilância: posição predefinida/varredura de padrão/varredura de cruzeiro/varredura vertical/varredura de quadro/varredura panorâmica/varredura de pele de maçã/varredura de leque horizontal

16. Proteção do motor: proteção contra bloqueio e giro da plataforma giratória, alta confiabilidade

17. Estabilização de imagem giroscópica: estabilização giroscópica opcional de dois eixos, inclinação e rolagem ≤ ± 10 °, período maior que 6 segundos, precisão de estabilização LOS ≤2 mrad (RMS)

1. Interface de rede: 1 via RJ45, 10/100base-t adaptativa

2. Protocolo de rede: suporta protocolos de rede HTTP, HTTPS, FTP, SMTP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, ICMP, DHCP; suporta protocolos ONVIF e GB28181

3. Desenvolvimento secundário: fornece SDK gratuito, fácil de usar ou desenvolvimento secundário conveniente

4. Interface física: Plugue de Aviação à Prova d'Água de Liga

5. Rede óptica: (módulo de fibra embutido opcional, saída de fibra monomodo, melhora a anti-interferência)

• Potência: com adaptador de energia de entrada ultra-ampla, AC90V ~ 305V para DC48V

2. Consumo de energia: o consumo máximo de energia da plataforma giratória é inferior a 500W e o consumo de energia estável é inferior a 150W

• Temperatura de Trabalho: -40 °C ~ + 60 °C
• Temperatura de Armazenamento: -45 °C ~ + 70 °C
• Umidade:< 90% UR
• Proteção contra raios: Circuito de Interface com proteção contra surtos embutida, 6000V
• Névoa salina: em PH 6,5 ~ 7,2, spray contínuo por 96 horas, sem alteração na superfície
• Classe de proteção: IP66 (Câmara esférica hermética IP67)

Dimensões: Φ565mm×H880mm

Peso total: ≤105 kg

Plataforma dedicada

(Opcional)

1. Módulo de Função: visualização e reprodução de vídeo, controle PTZ, gerenciamento de equipamentos, gerenciamento de usuários, serviço de análise inteligente, serviço de mapa GIS, gerenciamento de informações

Funções de combate a incêndio: identificação de ponto de incêndio, identificação de fumaça, localização de aviso de incêndio, gerenciamento de recursos, aviso por SMS, acesso meteorológico

3. Funções inteligentes: Alarme de Incêndio, suporta invasão de área, entrada na área, saída da área, rastreamento automático e outras funções de análise e alarme inteligentes, pode ser estendido para suportar ligação com radar, mosaico panorâmico de binóculos em ângulo arbitrário, ampliação 3D

Gerenciamento de Usuários: usuários de vários níveis, departamentos e funções gerenciam e suportam 999 departamentos de front-end.

4. Mapa GIS: Alarme e localização de incêndio, suporta funções de medição de distância e área, controle de exibição de vídeo, suporta enredo de pouso personalizado, suporta a função convencional de arrastar mapa eletrônico, zoom de rolagem do mouse para aumentar ou diminuir o nível, suporta exibição de mapa de olho de falcão, escala.

5. Suporta chinês e inglês, suporta skin, suporta barra de menu personalizada, suporta operação de alça.

6. Acesso a produtos de front-end de fornecedores mainstream como Haicang/Dahua/USV e gerencia os recursos de vídeo NVR. Suporta 999 front-ends/departamentos
