Descrição do Produto:

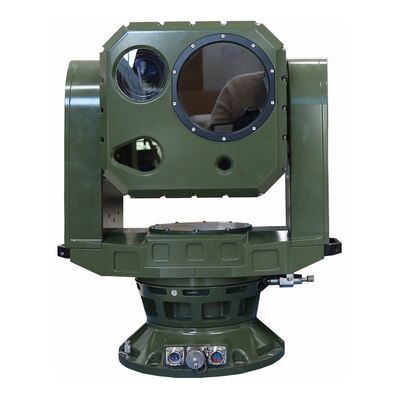

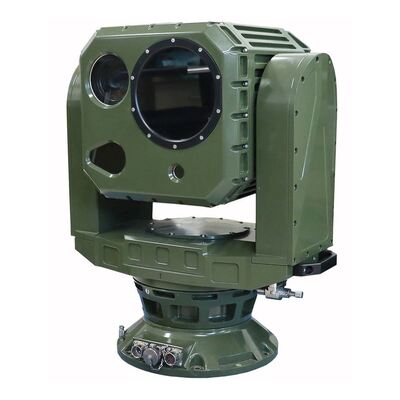

A plataforma giratória fotoelétrica de banda dupla para serviço pesado HP-DMA35BLIE--TVC6516-2150-LRF10K é um sistema de detecção fotoelétrica de longo alcance desenvolvido de forma independente, que pode integrar módulos de detecção multiespectral, como câmera visível de alta definição, imagem térmica não resfriada, etc. , módulos de telêmetro a laser e outros módulos podem ser instalados conforme necessário para realizar as funções de detecção, localização, rastreamento, identificação e rastreamento de alvos em todas as condições climáticas, em todos os momentos e em todas as dimensões. O modelo de utilidade pode ser amplamente aplicado à prevenção de segurança tridimensional de áreas e alvos importantes, como defesa de fronteiras e costeiras, bases militares, aeroportos, portos, instalações nucleares, biológicas e químicas, aplicações montadas em veículos, aplicações montadas em barcos, etc.
O produto adota um design esférico, forte resistência ao vento, baixa agitação, imagem estável e clara; adota um design de estrutura dividida para cima e para baixo, pode ser embalado e transportado de forma independente e dispersa o peso de toda a máquina, melhora muito a capacidade de transporte do produto em ambientes de terreno complexos; o uso de design modular, de acordo com os requisitos do cliente, colocação flexível de canais de detecção, seleção flexível de configuração óptica, a fim de atender aos requisitos de detecção, identificação e identificação em várias condições climáticas, como preto total e neblina, chuva, neve, etc. , o compartimento da esfera pode ser preenchido com nitrogênio até o nível de proteção IP67 e pode funcionar de forma confiável no ambiente hostil no campo por um longo tempo.
Recursos:
- Forte capacidade de carga: pode suportar câmera de luz visível de alta ampliação, termovisor de refrigeração de grande abertura, para obter observação de alvo de ultra longo alcance;
- Largura do espectro de detecção: integração de luz visível de alta definição, imagem térmica de onda média, as vantagens da detecção de banda dupla se complementam, combinando detecção ativa e passiva, processamento de fusão de dados de várias fontes, para que o alvo não possa se esconder, para atender às necessidades de monitoramento diurno e noturno, em todas as condições climáticas;
- Velocidade de rotação rápida: a velocidade de rotação é de até 80 °/s, a aceleração é de até 100 °/s 2, a partida e a parada são rápidas, a operação é suave, é útil para capturar e rastrear o alvo em movimento rapidamente;
- Cobertura ampla: faixa de rotação azimutal 0 ° ~ 360 °, faixa de rotação de inclinação -90 ° ~ + 90 °, para obter detecção sem ângulo morto, cobertura dimensional completa;
- Alta precisão de controle: o codificador de ângulo de precisão com sistema de controle servo de circuito fechado de alta precisão, precisão de posicionamento de até 0,02 °, unidade de processamento de imagem de alto desempenho com mecanismo de controle de foco de alta precisão, para obter foco automático preciso;
Parâmetros técnicos:
|
Modelo
|
HP-DMA35BLIE-TVC6516-2150-LRF10K |
|
Câmera Térmica
|
1. Detector: detector não resfriado FPAVOx de 5ª geração
2. Comprimento de onda: 7,5～14 μm
3. NETD: 40mK
4. 31 ~ 155mm, zoom óptico contínuo 5x
5. Controle da lente: Zoom elétrico; Foco manual/automático, algoritmo de foco ativo adaptável 3A, suporta vários modos de disparo, preciso e de alta velocidade; modo 3CAM e estrutura óptica AS + DOE, alta transmitância infravermelha, o processo de zoom não tem foco virtual e o eixo é pequeno
6. Aprimoramento de imagem: Tecnologia de aprimoramento de imagem digital SDE, aprimora os detalhes da imagem, suporta 255 níveis de ajuste de aprimoramento de imagem térmica
7. Polaridade de pseudo-cor: 16 imagens de pseudo-cor, polaridade preto quente/branco quente
8. Parâmetros da imagem: controle de ganho automático AGC, brilho, ajuste de contraste
9. Duplicação eletrônica: 1,0 ~ 8,0 × duplicação contínua (comprimento do passo 0,1), suportando duplicação de relé eletrônico óptico, suportando diagrama global de olho de falcão
10. Correção ruim: suporte para correção ruim
11. Correção de imagem: suporte para correção manual, correção de fundo,
intervalo de tempo de correção automática, parâmetros de correção gama ajustáveis
12. Proteção contra luz forte: suporta proteção contra danos solares
13. Matriz de detector: 640 × 512
14. Campo de visão: 20 . × 15 .～4 . ×3.
|
|
Distância de detecção
(Térmica)
|
Barco pequeno (2,3×2,3m): 13km Humano (1,8×0,5m): 4,8km |
|
Distância de reconhecimento
(Térmica)
|
Barco pequeno (2,3×2,3m): 3,4km Humano (1,8×0,5m): 1,3km |
|
Distância de identificação
(Térmica)
|
Barco pequeno (2,3×2,3m): 1,7km Humano (1,8×0,5m): 0,6km |
|
Câmera diurna
|
1. Tipo de sensor: CMOS de nível estelar de iluminação ultrabaixa retroiluminado
2. Iluminância mínima: Cor: 0,0005 lux; preto e branco: 0,0001 lux; 0 Lux (FERRO)
3. Lente: zoom óptico contínuo de 8 ~ 500 mm 62x, zoom elétrico Mega HD; Foco manual/automático, algoritmo de foco ativo adaptável 3A, suporta vários modos de disparo, preciso e de alta velocidade.
4. Processamento de imagem: suporte para balanço de branco, obturador eletrônico, quadro
acumulação, compensação de luz de fundo, supressão de luz forte, redução de ruído digital 2D/3D, anti-vibração eletrônico, amplo dinâmico, deriva de onda de calor
supressão.
5. Luz de passagem diurna e noturna: janela espectral ampla visível de 0,4-0,75 um e
Janela espectral infravermelha próxima de 0,8-0,95 um
6. Pixel: 1920×1280
Suporte a névoa de transmissão eletrônica, névoa de transmissão óptica
|
|
Distância de detecção
(Câmera diurna)
|
Barco pequeno (2,3×2,3m): 18km Humano (1,8×0,5m): 8km |
|
Distância de reconhecimento
(Câmera diurna)
|
Barco pequeno (2,3×2,3m): 11km Humano (1,8×0,5m): 5km |
|
Distância de identificação
(Câmera diurna)
|
Barco pequeno (2,3×2,3m): 5,5km Humano (1,8×0,5m): 2,5km |
|
Telêmetro a laser
|
1. Alcance: 100 a 10.000 metros
2. Precisão de alcance: ± 3m
3. Frequência de alcance: 0,2 Hz
4. Comprimento de onda do laser: 1570 nm
5. Seguro para os olhos.
|
|
Áudio e vídeo
|
1. Resolução: 1920 × 1080; 1280 × 1024; 1280 × 960; 1024 × 768; 1280 × 720; 704 × 576; 640 × 512; 640 × 480; 400 × 300; 384 × 288; 352 × 288; 352 × 240
2. Resolução visível: 2592 × 1520; 2560 × 1440; 1920 × 1080; 1280 × 1024; 1280 × 960; 1024 × 768; 1280 × 720; 704 × 576; 640 × 512; 640 × 480; 400 × 300; 384 × 288; 352 × 240
3. Codificação de vídeo: H. 265/h. 264/ MJPEG, suporte multi-stream
4. Taxas de vídeo: 32 KBPS a 16 Mbps
5. Codificação de áudio: G. 711A/g. 711U/G726
6. Rotação da imagem: direita/esquerda/cima/baixo/diagonal
7. Configurações OSD: Suporte Nome do canal, hora, PAN, ângulo de campo de visão, comprimento focal das configurações de exibição OSD, suporte para configurações de nome de posição predefinida
|
|
Função inteligente
|
1. Alarme de detecção de incêndio: Nível de limite 255, tamanho do alvo, número do alvo 1-16 pode ser definido, seleção automática da exibição do alvo mais proeminente, rastreamento a quente
2. Análise de inteligência: suporte à detecção de intrusão, detecção de fronteira,
detecção de área de entrada/saída, detecção de movimento, detecção de permanência, pessoas
reunindo, movendo-se rapidamente, rastreamento de alvos, itens deixados para trás, itens retirados;
Detecção de alvos humanos/veiculares, detecção de rosto; e suporte a 16 regionais
configurações; suporte à detecção de intrusão, função de filtragem humana, veicular; suporte à função de filtragem de temperatura do alvo
3. Rastreamento automático: rastreamento de cena única, suporte a rastreamento de várias cenas, suporte a rastreamento panorâmico, suporte a rastreamento de ligação de alarme
4. Fusão de informações inteligentes: suporte a 512 AR fusão de informações inteligentes,
suporte a ponto de fogo, informações de identificação de vídeo de análise inteligente, suporte a ângulo azimutal, campo de visão, comprimento focal, fusão de várias informações
5. Fusão de imagem: suporte a 18 tipos de modo de fusão de luz dupla, suporte à função picture-in-picture
6. Gerenciamento de alarme: Suporte para upload de captura de alarme
|
|
Função aprimorada
|
1. Função de alcance: suporte a alcance passivo; suporte a alcance a laser opcional
2. Forte proteção contra luz: suporte, proteção contra função de queimadura solar
3. Correção de temperatura: design não térmico, nitidez da imagem não é afetada pela temperatura
4. Modo de cena: suporte a cena multi-configuração, adapte-se a diferentes aplicações ambientais
5. Ajuste de foco automático: suporte ao ajuste remoto de parâmetros de precisão de foco automático, adapte-se a diferentes cenários
6. Cruzeiro diurno e noturno: grupos de cruzeiro diurno e noturno com predefinições diferentes, cruzeiro diurno 1-40 predefinições, cruzeiro noturno 41-80 predefinições, de acordo com o estado da luz automaticamente
|
| |
mudar o dia e a noite, adaptar-se a diferentes cenários espaço-temporais
7. Servo da lente: suporte à pré-posição da lente, retorno do comprimento focal, função de posicionamento do comprimento focal
8. Memória de desligamento: suporte para restaurar a posição de desligamento anterior, estado de pré-posição, estado de cruzeiro, estado de varredura de linha
9. Desligar e ligar: suporte
10. Função de diagnóstico da câmera: suporte a alarme de rede, suporte a alarme de conflito de IP, suporte a alarme de acesso ilegal (número de acesso ilegal, tempo de bloqueio pode ser definido),
suporte a alarme anormal do cartão SD (o espaço do SD é insuficiente, erro do cartão SD, sem cartão SD), alarme de bloco de vídeo, anti-dano solar (suporte a limite, o tempo de bloqueio pode ser definido)
11. Gerenciamento do ciclo de vida: função de registro do índice de saúde, suporte a tempo de trabalho, tempos do obturador, temperatura de trabalho, temperatura limite, etc.
12. Manutenção remota: com consulta de falhas, autoexame, função de reinicialização remota; atualização online, atualização remota
13. Configurações de quadro-chave: suporte a intervalo de quadro-chave ajustável de 100 níveis
14. Arquivo de configuração: Suporte à função de importação e exportação de arquivo de configuração
15. Acesso Web: suporte à configuração completa da função WEB, atualização online remota
|
|
Controle de segurança
|
1. Suporte a alarme de acesso ilegal: número de acesso ilegal, tempo de bloqueio pode ser definido
2. Suporte a três níveis de gerenciamento de direitos do usuário, administradores, operadores, usuários comuns
3. Modo de segurança: nome de usuário e senha autorizados, suporte a lista branca e lista negra de IP, lista branca e lista negra de Mac
4. Bloqueio de login do usuário
|
|
Plataforma giratória Se rvo
|
1. Estrutura: esférica, formato de superfície de forma livre multidimensional, baixa resistência ao vento, forte anti-vibração, pode resistir a 12 ventos fortes
2. Dois eixos e duas estruturas, design dividido para cima e para baixo, pode ser embalado e transportado de forma independente, combinação rápida
3. Janelas: Janelas duplas/triplas, sensores de 2/3 bandas, limpador
4. Faixa de nível: N × 360 ° rotação contínua, após falha de energia pode ser travado mecanicamente
5. Faixa de inclinação: -90 ° ~ + 90 °, com função de limite suave, o programa pode ser definido
6. Velocidade de rotação: nível 0,01 ° ~ 80 °/s, inclinação 0,01 ° ~ 60 °/s
7. Aceleração: 100 ° S 2 nível, 100 ° S 2 inclinação
8. Adaptação de velocidade: com função de mudança de velocidade de indução inteligente, suporte à função de adaptação de velocidade do comprimento focal da lente
9. Modo de condução: adotando motor síncrono de ímã permanente de terras raras de alto torque, partida e parada de alta velocidade
10. Precisão de posicionamento: melhor que 0,02 °
11. Tempo de localização: menos de 4s
12. Ajuste zero: suporte para ajuste zero horizontal e de inclinação
13. Cruzeiro predefinido: 3000, suporta 16 rotas de cruzeiro, cada uma pode suportar 256 posições predefinidas
14. Varredura de caminho: Suporte a Cruzeiro de Ponto Predefinido, cruzeiro diurno e noturno, varredura de linha, varredura de quadro, varredura de pele de maçã, a velocidade de varredura pode ser definida
15. Observação: varredura de posição predefinida/varredura de padrão/varredura de cruzeiro/varredura vertical/varredura de quadro/varredura panorâmica/varredura de casca de maçã/varredura de leque horizontal
16. Proteção do motor: bloqueio da plataforma giratória e proteção de rotação, alta confiabilidade
|
| |
17. Estabilização de imagem giroscópica: estabilização giroscópica de dois eixos opcional, inclinação e rotação ≤ ± 10 °, período maior que 6 segundos, precisão de estabilização los ≤ 2 mrad
(RMS)
|
|
Interface elétrica
|
1. Interface de rede: 1 via RJ45, 10/ 100base-t adaptável
2. Protocolo de rede: suporte HTTP, HTTPS, FTP, SMTP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, ICMP, protocolo de rede DHCP; suporte ao protocolo ONVIF e GB28181
3. RJ45-Ethernet
4. Desenvolvimento secundário: fornecer SDK gratuito, fácil de usar ou conveniente para desenvolvimento secundário
5. Interface física: Plugue de aviação à prova d'água de liga
6. Rede óptica: (módulo de fibra embutido opcional, saída de fibra de modo único, melhora a anti-interferência)
|
| Armazenamento de vídeo |
Cartão de memória embutido de 256 GB |
|
Energia
consumo
|
1. Alimentação: com adaptador de alimentação de entrada ultra-ampla, AC90V ~ 305V para DC48V
2. Consumo de energia: o consumo máximo de energia da plataforma giratória é inferior a 500W e o consumo de energia estável é inferior a 150W
|
|
Indicador ambiental
|
1. Temperatura de trabalho: -40 °C ~ + 60 °C
2. Temperatura de armazenamento: -45 °C ~ + 70 °C
3. Umidade: < 90% Rh
4. Proteção contra raios: circuito de interface com proteção contra surtos embutida, 6000V
5. Névoa salina: em PH 6,5 ~ 7,2, pulverização contínua por 96 horas, sem alteração na superfície
6. Classe de proteção: IP66 (Câmara de esfera hermética IP67)
|
| Peso da dimensão |
Dimensões: Ф424 mm × H544 mm
Peso total: ≤40 kg
|
Aplicações:
A Câmera Térmica de Longo Alcance Hope-Wish, modelo HP-, é uma câmera de imagem térmica de ponta projetada e fabricada na China, oferecendo desempenho excepcional em várias ocasiões e cenários de aplicação. Com um alcance de detecção de 5-10KM e uma faixa espectral de 7,5μm a 14μm, esta câmera térmica de longa distância oferece recursos de imagem térmica confiáveis e precisos para uso profissional e industrial.
Uma das principais ocasiões de aplicação da Câmera Térmica de Longo Alcance Hope-Wish é na segurança de fronteiras e vigilância perimetral. Seu tipo de sensor térmico PTZ e ampla faixa de inclinação de -45° a +90° permitem o monitoramento abrangente de vastas áreas, detectando intrusões ou movimentos não autorizados a uma distância significativa. A distância focal mínima de 5-10KM garante que mesmo as menores assinaturas de calor possam ser capturadas com clareza, tornando-a ideal para operações militares e de defesa.
Além disso, esta câmera térmica de longa distância é amplamente utilizada em missões de busca e salvamento. A avançada tecnologia de câmera de imagem térmica permite que os socorristas localizem indivíduos em ambientes desafiadores, como florestas densas, montanhas ou durante operações noturnas, onde a visibilidade é limitada. A capacidade de detecção de longo alcance confiável aumenta a eficiência e a taxa de sucesso das equipes de resgate.
As aplicações industriais também se beneficiam muito da Câmera Térmica de Longo Alcance Hope-Wish. É amplamente utilizado para monitorar infraestruturas críticas, como usinas de energia, dutos e refinarias de petróleo, para detectar superaquecimento ou possíveis falhas antes que causem falhas. A imagem térmica precisa ajuda as equipes de manutenção a realizar inspeções oportunas e evitar tempo de inatividade dispendioso.
Além disso, esta câmera de imagem térmica é valiosa na observação da vida selvagem e no monitoramento ambiental. Pesquisadores e conservacionistas podem rastrear os movimentos dos animais e estudar o comportamento sem perturbar o habitat natural, graças à detecção térmica de longa distância não invasiva.
No geral, a Câmera Térmica de Longo Alcance Hope-Wish modelo HP- é uma ferramenta versátil adequada para diversos cenários que exigem detecção precisa de calor em longas distâncias. Sua construção robusta, sensor térmico PTZ avançado e faixa espectral excepcional a tornam a escolha preferida para aplicações de segurança, resgate, industriais e ambientais em todo o mundo.
Empresa:
A Hope Wish Photoelectronics Technology Co., Ltd. foi estabelecida na Zona de alta tecnologia de Jinan e possui uma equipe central de P&D para pesquisa e produto de tecnologia de imagem a laser, imagem térmica infravermelha e rastreamento. A Hope-Wish se concentra na pesquisa e desenvolvimento de tecnologia de imagem noturna e multiespectral, usando uma variedade de tecnologia de análise e processamento de imagem com base em inteligência artificial para fornecer aos usuários soluções abrangentes de sistema optoeletrônico em ambientes de longa distância, alta definição, inteligente, multiuso, em todas as condições climáticas e complexos.
As soluções Hope-Wish cobrem a defesa de fronteiras/costeiras, anti-UAV, transporte inteligente, prevenção de incêndios florestais, proteção ambiental, equipamentos fotoelétricos individuais (portáteis, capacetes, mira de armas), marinhos e outras indústrias. Os produtos desenvolvidos pela Hope-Wish, com seu excelente desempenho, qualidade confiável e serviço pós-venda atencioso, foram amplamente elogiados por usuários em todo o mundo.
